De flexifix XL wordt gebruikt als ondersteuning voor schuiframen. De regelbaarheid op de L-vormige steun zorgt voor een instelbare hoogte tussen 15cm en 27cm. Hierdoor kunnen schuiframen rechtstreeks op de vloerplaat vastgezet worden met een degelijke ondersteuning welke sterk genoeg is voor grote windlasten. Via de online rekentool kun je eenvoudig berekenen hoeveel ankers je nodig hebt indien je plaats volgens de technische voorlichting 283. De afstanden worden berekend en als je de basis winddruk ingeeft wordt ook de kracht welke op het anker komt berekend en gecontroleerd. Indien de max last overschreden wordt gaat de rekentool automatisch extra steunen plaatsen zodat het belaste oppervlak per anker verminderd wordt. Deze tool is ter inlichting, indien er een specifieke rekennota gevraagd wordt dient dit door een studiebureau berekend te worden.
Variabel in hoogte instelbaar => standaard stock artikel.
- Aanpasbaar tussen 150mm en 270mm,
- Tot 600kg samengestelde belasting (300kg op de voorkant),
- Tot 2,5 KN winddruk/zuig kracht per anker op hoogste instelling,
- Isolatie aan de buitenzijde mogelijk tot 100mm,
- Kan geplaats worden in voorbereiding van de dichting en perfect uitgelijnd worden én van hoogte perfect waterpas geregeld worden.
Plaatsingsvoorschriften:
De ankers dienen geplaats te worden op max 200m van de hoek of de T-stijl en met een max tussenafstand van 700mm. Via de tool kan er een informatieve veiligheidscheck gebeuren. Deze geeft de plaatsings posities weer.
De tool berekent eveneens de gemiddelde psi waarde van de rand aansluiting onder het schuifraam. Dit kan gebruikt worden als duiding ter info voro de epb-studie.
- Verbeterd epb knooppunt omwille van geringe inpakt op psi waarde (gemidelde psi waarde van 0.058 W/mK voor de onderzijde),
- Perfecte aansluiting onderaan schuifraam door vlak geplaatste dichting,
- Geen lucht koude-brug door kallage op niet vlak liggende ytong,
- Een bijkomend voordeel voor de toekomst is dat het ifv circulariteit de situatie eenvoudiger maakt om het raam te vervangen/herbruiken.

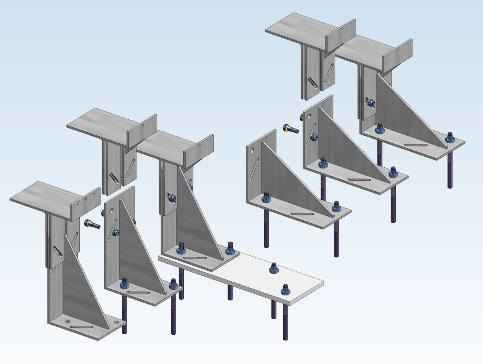

De flexifix kan zowel op de korte als de lange zijde samengesteld worden ifv het vloerpakket.

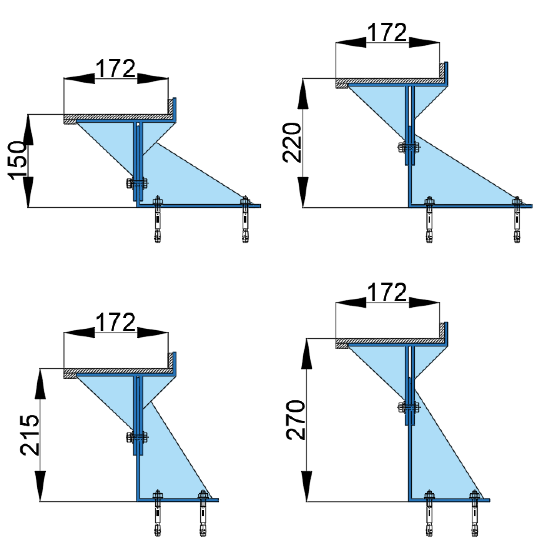

- 150-210 op de korte zijde,
- 210-270 op de lange zijde,
- Indien de bevestigingsgaten te dicht op de rand komen kan een extra verlengplaat toegepast worden.
